x86/x64 SHA512命令

注意：　このページはx86/x64拡張命令のSHA512命令の説明です。この機能に対応していないCPUでは動作しません。

x86/x64 SHA512命令

SHA512は米国の政府機関が発行しているFIPS 180-4という文書がおおもとの仕様になりますのでそちらと合わせてご覧ください。

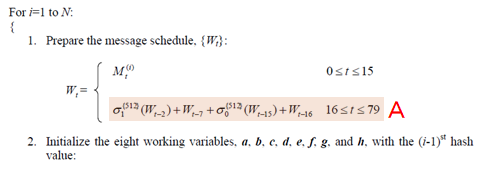

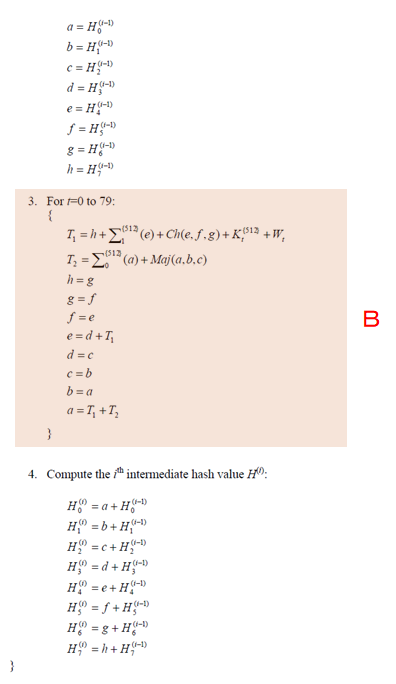

以下はFIPS 180-4の24～25ページに掲載されている、前処理済みの128バイト（16 QWORD）のメッセージブロックからハッシュ値を計算するアルゴリズムです。色は説明の都合上私がつけたものです。

Ａの部分の処理を手助けしてくれるのがVSHA512MSG1、VSHA512MSG2の2つの命令です。

Ｂの部分の処理を手助けしてくれるのがVSHA512RNDS2命令です。

前処理（80hをアペンドしてゼロパディングして長さを加えて128バイトの倍数長にした上で128バイトずつ区切る）の部分はSHA512命令は何もしてくれないので本稿では触れません。FIPS 180-4または他の説明をご覧ください。

Ａの部分の処理

Ａの式は、前処理済みの128バイト（16 QWORD）のメッセージブロックの後ろにデータを追加して80 QWORDのW配列を作るための計算です。

ポイント：　SHAはビッグエンディアンのため、各QWORD内のバイトオーダーの入れ替えが必要です。SHA512命令が自動的にやってくれるというようなことはないので別途行う必要があります。YMMWORD内のQWORDの順序をひっくり返す必要はありません。

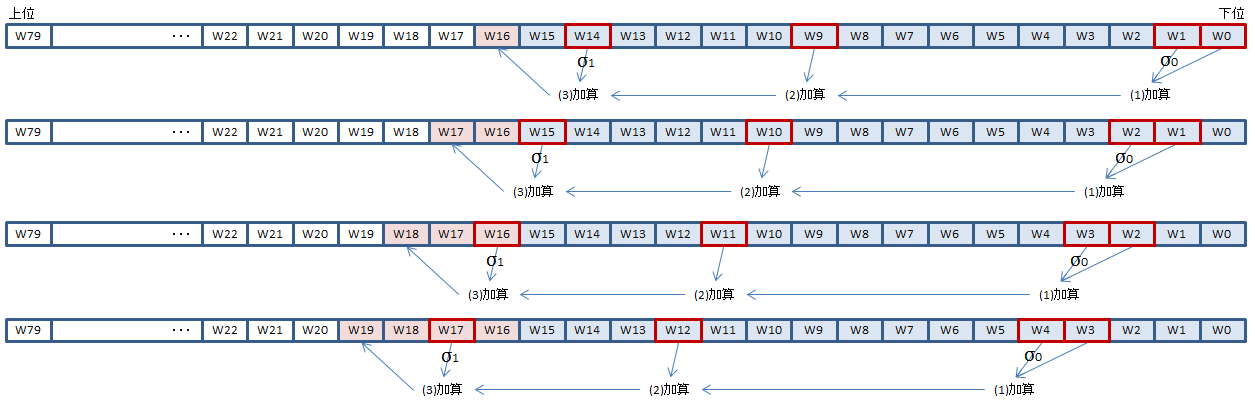

Ａの式では16個前、15個前、7個前、2個前のQWORDを加算したものをセットしろと言っています。15個前と2個前は加算する前にそれぞれσ₀ 、σ₁ というFIPS 180-4で定義された関数で変換を行う必要があります。この方法でW16からW79まで埋めていけばいいわけです。

SHA512命令を使うと、σ関数の変換と加算を4 QWORDずつまとめて行うことができます。

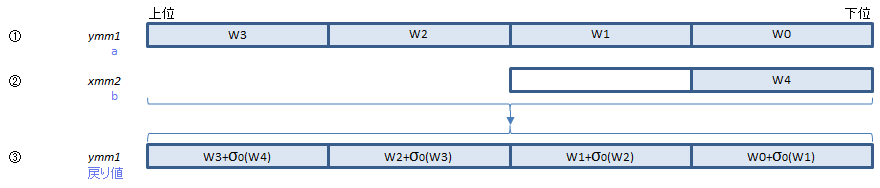

VSHA512MSG1は上図の(1)のσ₀ 変換と加算を行う命令です。VSHA512MSG2は上図の(3)のσ₁ 変換と加算を行う命令です。(2)はただの加算なのでVPADDQ命令でできます。

VSHA512MSG1 - SHA512 MesSaGe 1

VSHA512MSG2 - SHA512 MesSaGe 2

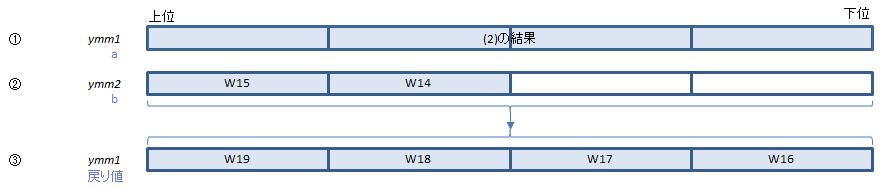

①に(2)の結果、②に2つ前からのQWORDを入れて実行すると、(3)のσ₁ と加算を行い結果を③に返します。

Ｂの部分の処理

Ｂのループではa～hの8個の状態変数をW配列の内容で更新していきます。

VSHA512RNDS2命令を1回使うと、このループを２回まわる分を処理してくれます。

VSHA512RNDS2 - SHA512 RouNDS 2

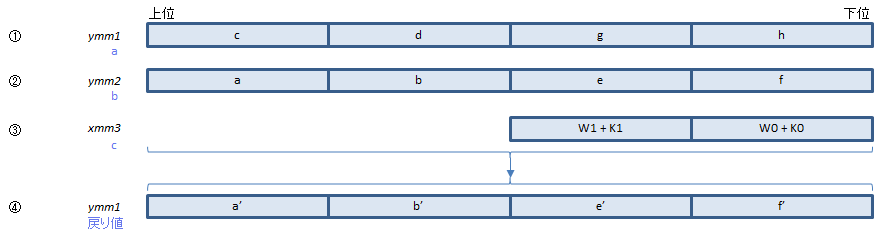

①にc、d、g、h、②にa、b、e、fを、③にW配列の要素とK配列の要素を加算したものを指定して実行すると、ループを2回まわったあとのa'、b'、e'、f'が得られます。

K配列はFIPS 180-4の11ページで定義されている64個の定数の配列です。具体的な値はそちらの資料またはほかの説明をご覧ください。

２回まわった後のc'、d'、g'、h'は返してくれないけどどうしたらいいのか？　これは実行前の②がそのまま使えますのでそのまま次の周回に渡せばOKです。（Ｂのアルゴリズムをよく見るとわかりますが、２回まわった後のc'、d'、g'、h'の値は、まわる前のa、b、e、fがそのまま出てくるだけなんですね。）

サンプル

#pragma once

#include <intrin.h>

class SHA512H
{
protected:
    // Message block
    static const size_t MBYTES = 128;
    static const size_t LENGTH_LENGTH = 16;     // length (in byte) of the total length (in bit)
    unsigned char msgbuf[MBYTES];
    size_t msgbuf_count;            // length (in byte) of the data currently in the message block
    unsigned __int64 total_count;   // total length (in byte) of the message

    // Intermediate hash
    __m256i h0145;  // h0:h1:h4:h5
    __m256i h2367;  // h2:h3:h6:h7

public:
    SHA512H() { Initialize(); }
    ~SHA512H() {}

    void Update(const void* buf, size_t length);
    void Final(void* digest);

protected:
    void Initialize();
    void ProcessMsgBlock(const unsigned char* msg);
};

#include <memory.h>
#include "SHA512H.h"

// K Array (see FIPS 180-4 4.2.3)
static const union {
    unsigned __int64 qw[80];
    __m256i y[20];
} K =
{
    0x428a2f98d728ae22ULL, 0x7137449123ef65cdULL, 0xb5c0fbcfec4d3b2fULL, 0xe9b5dba58189dbbcULL,
    0x3956c25bf348b538ULL, 0x59f111f1b605d019ULL, 0x923f82a4af194f9bULL, 0xab1c5ed5da6d8118ULL,
    0xd807aa98a3030242ULL, 0x12835b0145706fbeULL, 0x243185be4ee4b28cULL, 0x550c7dc3d5ffb4e2ULL,
    0x72be5d74f27b896fULL, 0x80deb1fe3b1696b1ULL, 0x9bdc06a725c71235ULL, 0xc19bf174cf692694ULL,
    0xe49b69c19ef14ad2ULL, 0xefbe4786384f25e3ULL, 0x0fc19dc68b8cd5b5ULL, 0x240ca1cc77ac9c65ULL,
    0x2de92c6f592b0275ULL, 0x4a7484aa6ea6e483ULL, 0x5cb0a9dcbd41fbd4ULL, 0x76f988da831153b5ULL,
    0x983e5152ee66dfabULL, 0xa831c66d2db43210ULL, 0xb00327c898fb213fULL, 0xbf597fc7beef0ee4ULL,
    0xc6e00bf33da88fc2ULL, 0xd5a79147930aa725ULL, 0x06ca6351e003826fULL, 0x142929670a0e6e70ULL,
    0x27b70a8546d22ffcULL, 0x2e1b21385c26c926ULL, 0x4d2c6dfc5ac42aedULL, 0x53380d139d95b3dfULL,
    0x650a73548baf63deULL, 0x766a0abb3c77b2a8ULL, 0x81c2c92e47edaee6ULL, 0x92722c851482353bULL,
    0xa2bfe8a14cf10364ULL, 0xa81a664bbc423001ULL, 0xc24b8b70d0f89791ULL, 0xc76c51a30654be30ULL,
    0xd192e819d6ef5218ULL, 0xd69906245565a910ULL, 0xf40e35855771202aULL, 0x106aa07032bbd1b8ULL,
    0x19a4c116b8d2d0c8ULL, 0x1e376c085141ab53ULL, 0x2748774cdf8eeb99ULL, 0x34b0bcb5e19b48a8ULL,
    0x391c0cb3c5c95a63ULL, 0x4ed8aa4ae3418acbULL, 0x5b9cca4f7763e373ULL, 0x682e6ff3d6b2b8a3ULL,
    0x748f82ee5defb2fcULL, 0x78a5636f43172f60ULL, 0x84c87814a1f0ab72ULL, 0x8cc702081a6439ecULL,
    0x90befffa23631e28ULL, 0xa4506cebde82bde9ULL, 0xbef9a3f7b2c67915ULL, 0xc67178f2e372532bULL,
    0xca273eceea26619cULL, 0xd186b8c721c0c207ULL, 0xeada7dd6cde0eb1eULL, 0xf57d4f7fee6ed178ULL,
    0x06f067aa72176fbaULL, 0x0a637dc5a2c898a6ULL, 0x113f9804bef90daeULL, 0x1b710b35131c471bULL,
    0x28db77f523047d84ULL, 0x32caab7b40c72493ULL, 0x3c9ebe0a15c9bebcULL, 0x431d67c49c100d4cULL,
    0x4cc5d4becb3e42b6ULL, 0x597f299cfc657e2aULL, 0x5fcb6fab3ad6faecULL, 0x6c44198c4a475817ULL,
};

// Initial hash value (see FIPS 180-4 5.3.5)
#define H0 0x6a09e667f3bcc908ULL
#define H1 0xbb67ae8584caa73bULL
#define H2 0x3c6ef372fe94f82bULL
#define H3 0xa54ff53a5f1d36f1ULL
#define H4 0x510e527fade682d1ULL
#define H5 0x9b05688c2b3e6c1fULL
#define H6 0x1f83d9abfb41bd6bULL
#define H7 0x5be0cd19137e2179ULL

void SHA512H::Initialize()
{
    h0145 = _mm256_set_epi64x(H0, H1, H4, H5);
    h2367 = _mm256_set_epi64x(H2, H3, H6, H7);
    msgbuf_count = 0;
    total_count = 0;
}

void SHA512H::Update(const void* buf, size_t length)
{
    const unsigned char* p = (const unsigned char*)buf;
    total_count += length;

    // If any bytes are left in the message buffer,
    // fullfill the block first
    if (msgbuf_count) {
        size_t c = MBYTES - msgbuf_count;
        if (length < c) {
            memcpy(msgbuf + msgbuf_count, p, length);
            msgbuf_count += length;
            return;
        }
        else {
            memcpy(msgbuf + msgbuf_count, p, c);
            p += c;
            length -= c;
            ProcessMsgBlock(msgbuf);
            msgbuf_count = 0;
        }
    }

    // When we reach here, we have no data left in the message buffer
    while (length >= MBYTES) {
        // No need to copy into the internal message block
        ProcessMsgBlock(p);
        p += MBYTES;
        length -= MBYTES;
    }

    // Leave the remaining bytes in the message buffer
    if (length) {
        memcpy(msgbuf, p, length);
        msgbuf_count = length;
    }
}

void SHA512H::Final(void* digest)
{
    // Add the terminating bit
    msgbuf[msgbuf_count++] = 0x80;

    // Need to set total length in the last LENGTH_LENGTH-byte of the block.
    // If there is no room for the length, process this block first
    if (msgbuf_count + LENGTH_LENGTH > MBYTES) {
        // Fill zeros and process
        memset(msgbuf + msgbuf_count, 0, MBYTES - msgbuf_count);
        ProcessMsgBlock(msgbuf);
        msgbuf_count = 0;
    }

    // Fill zeros before the last LENGTH_LENGTH-byte of the block
    memset(msgbuf + msgbuf_count, 0, MBYTES - LENGTH_LENGTH - msgbuf_count);

    // Set the length of the message in big-endian
    __m128i tmp = _mm_loadl_epi64((__m128i*) & total_count);
    // convert # of bytes to # of bits
    __m128i tmpL = _mm_slli_epi64(tmp, 3);     // lower 64-bit
    __m128i tmpH = _mm_srli_epi64(tmp, 64 - 3);// upper 64-bit
    tmp = _mm_unpacklo_epi64(tmpL, tmpH);
    const __m128i total_count_byteswapindex = _mm_set_epi8(0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15);
    tmp = _mm_shuffle_epi8(tmp, total_count_byteswapindex); // convert to big endian
    _mm_storeu_si128((__m128i*)(msgbuf + MBYTES - LENGTH_LENGTH), tmp);

    // Process the last block
    ProcessMsgBlock(msgbuf);

    // Get the resulting hash value.
    // h0:h1 : h4:h5
    // h2:h3 : h6:h7
    //      |
    //      V
    // h2:h3 : h0:h1
    // h6:h7 : h4:h5
    __m256i h2301 = _mm256_permute2x128_si256(h2367, h0145, 0x13);
    __m256i h6745 = _mm256_permute2x128_si256(h2367, h0145, 0x02);

    // Swap the byte order in each lane
    const __m256i byteswapindex = _mm256_set_epi8(0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15,
                                                  0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15);
    __m256i h3210reverse = _mm256_shuffle_epi8(h2301, byteswapindex);
    __m256i h7654reverse = _mm256_shuffle_epi8(h6745, byteswapindex);

    __m256i* digestY = (__m256i*)digest;
    _mm256_storeu_si256(digestY, h3210reverse);
    _mm256_storeu_si256(digestY + 1, h7654reverse);
}

void SHA512H::ProcessMsgBlock(const unsigned char* msg)
{
    // Cyclic W array
    // We keep the W array content cyclically in 4 variables
    // Initially:
    // cw0 = w3 : w2 : w1 : w0
    // cw1 = w7 : w6 : w5 : w4
    // cw2 = w11 : w10 : w9 : w8
    // cw3 = w15 : w14 : w13 : w12
    const __m256i byteswapindex = _mm256_set_epi8(8, 9, 10, 11, 12, 13, 14, 15, 0, 1, 2, 3, 4, 5, 6, 7,
                                                  8, 9, 10, 11, 12, 13, 14, 15, 0, 1, 2, 3, 4, 5, 6, 7);
    const __m256i* msgy = (const __m256i*)msg;
    __m256i cw0 = _mm256_shuffle_epi8(_mm256_loadu_si256(msgy), byteswapindex);
    __m256i cw1 = _mm256_shuffle_epi8(_mm256_loadu_si256(msgy + 1), byteswapindex);
    __m256i cw2 = _mm256_shuffle_epi8(_mm256_loadu_si256(msgy + 2), byteswapindex);
    __m256i cw3 = _mm256_shuffle_epi8(_mm256_loadu_si256(msgy + 3), byteswapindex);

    // Advance W array cycle
    // Inputs:
    //  CW0 = w[t-13] : w[t-14] : w[t-15] : w[t-16]
    //  CW1 = w[t-9] : w[t-10] : w[t-11] : w[t-12]
    //  CW2 = w[t-5] : w[t-6] : w[t-7] : w[t-8]
    //  CW3 = w[t-1] : w[t-2] : w[t-3] : w[t-4]
    // Outputs:
    //  CW1 = w[t-9] : w[t-10] : w[t-11] : w[t-12]
    //  CW2 = w[t-5] : w[t-6] : w[t-7] : w[t-8]
    //  CW3 = w[t-1] : w[t-2] : w[t-3] : w[t-4]
    //  CW0 = w[t+3] : w[t+2] : w[t+1] : w[t]
    __m256i temp_c;
#define CYCLE_W(CW0, CW1, CW2, CW3)                                                \
    CW0 = _mm256_sha512msg1_epi64(CW0, _mm256_extracti128_si256(CW1, 0));          \
    temp_c = _mm256_blend_epi32(CW2, CW3, 0x03); /* w[t-5]:w[t-6]:w[t-7]:w[t-4] */ \
    temp_c = _mm256_permute4x64_epi64(temp_c, 0x39); /* 00 11 10 01b */            \
    CW0 = _mm256_add_epi64(CW0, temp_c);     /* add w[t-4]:w[t-5]:w[t-6]:w[t-7] */ \
    CW0 = _mm256_sha512msg2_epi64(CW0, CW3);

    __m256i state1 = h0145;     // a:b:e:f
    __m256i state2 = h2367;     // c:d:g:h
    __m256i tmp;

    /* w0 - w3 */
#define SHA512_ROUNDS_4(cwN, n)                                                         \
    tmp = _mm256_add_epi64(cwN, K.y[n]);            /* w3+K3 : w2+K2 : w1+K1 : w0+K0 */ \
    state2 = _mm256_sha512rnds2_epi64(state2, state1, _mm256_extracti128_si256(tmp, 0));\
    state1 = _mm256_sha512rnds2_epi64(state1, state2, _mm256_extracti128_si256(tmp, 1));

    /* w0 - w3 */
    SHA512_ROUNDS_4(cw0, 0);
    /* w4 - w7 */
    SHA512_ROUNDS_4(cw1, 1);
    /* w8 - w11 */
    SHA512_ROUNDS_4(cw2, 2);
    /* w12 - w15 */
    SHA512_ROUNDS_4(cw3, 3);
    /* w16 - w19 */
    CYCLE_W(cw0, cw1, cw2, cw3);    /* cw0 = w19 : w18 : w17 : w16 */
    SHA512_ROUNDS_4(cw0, 4);
    /* w20 - w23 */
    CYCLE_W(cw1, cw2, cw3, cw0);    /* cw1 = w23 : w22 : w21 : w20 */
    SHA512_ROUNDS_4(cw1, 5);
    /* w24 - w27 */
    CYCLE_W(cw2, cw3, cw0, cw1);    /* cw2 = w27 : w26 : w25 : w24 */
    SHA512_ROUNDS_4(cw2, 6);
    /* w28 - w31 */
    CYCLE_W(cw3, cw0, cw1, cw2);    /* cw3 = w31 : w30 : w29 : w28 */
    SHA512_ROUNDS_4(cw3, 7);
    /* w32 - w35 */
    CYCLE_W(cw0, cw1, cw2, cw3);    /* cw0 = w35 : w34 : w33 : w32 */
    SHA512_ROUNDS_4(cw0, 8);
    /* w36 - w39 */
    CYCLE_W(cw1, cw2, cw3, cw0);    /* cw1 = w39 : w38 : w37 : w36 */
    SHA512_ROUNDS_4(cw1, 9);
    /* w40 - w43 */
    CYCLE_W(cw2, cw3, cw0, cw1);    /* cw2 = w43 : w42 : w41 : w40 */
    SHA512_ROUNDS_4(cw2, 10);
    /* w44 - w47 */
    CYCLE_W(cw3, cw0, cw1, cw2);    /* cw3 = w47 : w46 : w45 : w44 */
    SHA512_ROUNDS_4(cw3, 11);
    /* w48 - w51 */
    CYCLE_W(cw0, cw1, cw2, cw3);    /* cw0 = w51 : w50 : w49 : w48 */
    SHA512_ROUNDS_4(cw0, 12);
    /* w52 - w55 */
    CYCLE_W(cw1, cw2, cw3, cw0);    /* cw1 = w55 : w54 : w53 : w52 */
    SHA512_ROUNDS_4(cw1, 13);
    /* w56 - w59 */
    CYCLE_W(cw2, cw3, cw0, cw1);    /* cw2 = w59 : w58 : w57 : w56 */
    SHA512_ROUNDS_4(cw2, 14);
    /* w60 - w63 */
    CYCLE_W(cw3, cw0, cw1, cw2);    /* cw3 = w63 : w62 : w61 : w60 */
    SHA512_ROUNDS_4(cw3, 15);
    /* w64 - w67 */
    CYCLE_W(cw0, cw1, cw2, cw3);    /* cw0 = w67 : w66 : w65 : w64 */
    SHA512_ROUNDS_4(cw0, 16);
    /* w68 - w71 */
    CYCLE_W(cw1, cw2, cw3, cw0);    /* cw1 = w71 : w70 : w69 : w68 */
    SHA512_ROUNDS_4(cw1, 17);
    /* w72 - w75 */
    CYCLE_W(cw2, cw3, cw0, cw1);    /* cw2 = w75 : w74 : w73 : w72 */
    SHA512_ROUNDS_4(cw2, 18);
    /* w76 - w79 */
    CYCLE_W(cw3, cw0, cw1, cw2);    /* cw3 = w79 : w78 : w77 : w76 */
    SHA512_ROUNDS_4(cw3, 19);

    // Add to the intermediate hash
    h0145 = _mm256_add_epi64(state1, h0145);
    h2367 = _mm256_add_epi64(state2, h2367);
}
